等截面薄壁球轴承之“X型—四点接触球轴承”

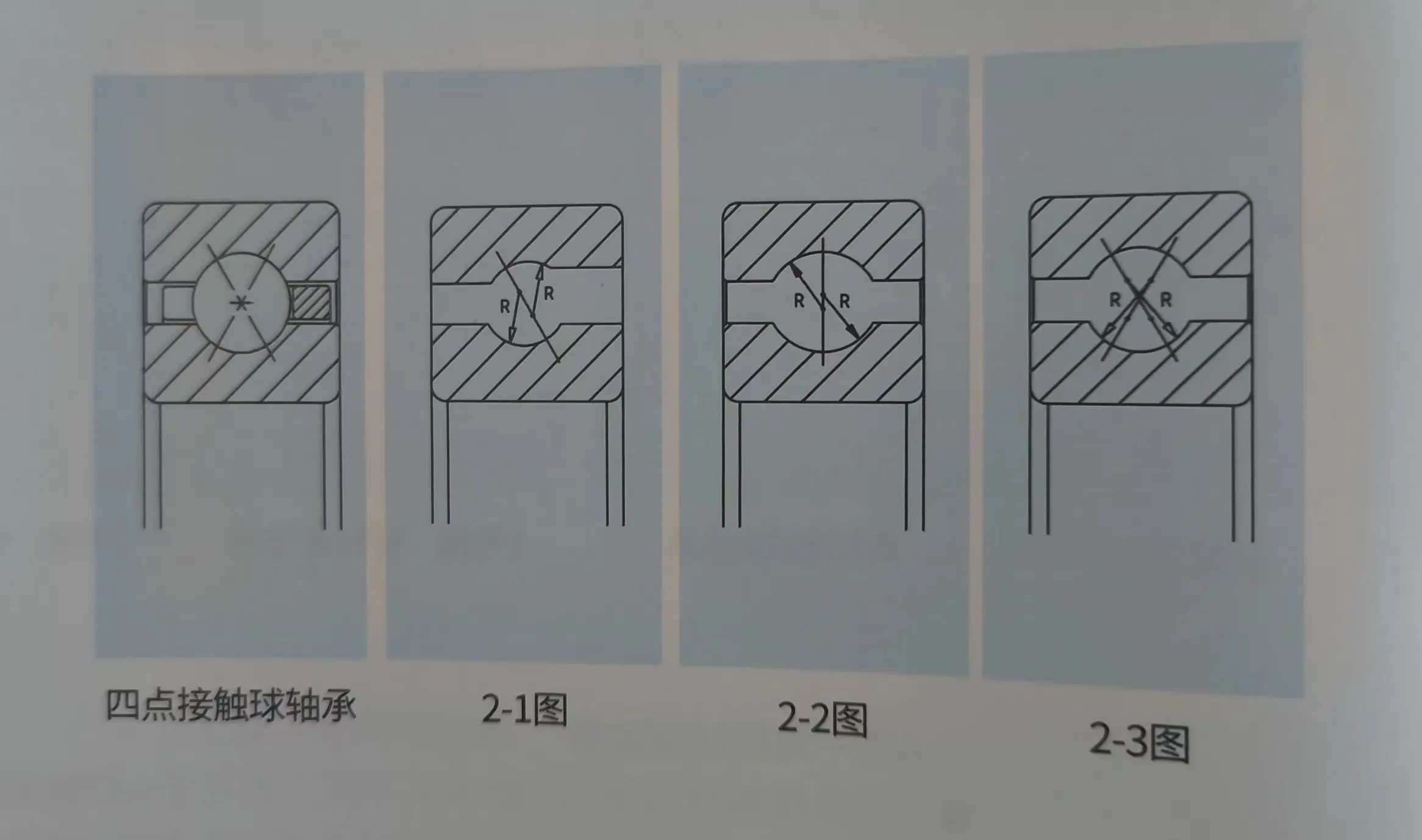

X型四点角接触球轴承在设计上与A型和C型轴承存在显著差异，主要体现在其滚珠沟槽的形状上。C型轴承的滚道半径的圆心始终位于滚珠的中心线上。相对而言，A型轴承的滚道与滚珠之间形成角接触，其滚道半径的圆心则偏离了滚珠的中心线，并且以中线为对称基准。而X型轴承的每侧滚道则具有两个半径圆心，这些圆心同样偏离滚珠的中心线。这种独特的结构赋予X型轴承“哥特式弧形”（Gothic Arch）的特征，使得滚珠与滚道之间实现了四点接触。

在装配方式上，X型轴承与C型轴承相似，提供康拉德式和填球孔两种选择。当采用填球孔设计时，由于滚珠与滚道之间的接触轨迹不连续，导致轴向和径向载荷的承载能力受到一定影响，因此在使用时需要限制转速。

此外，X型轴承的沟槽深度与A型和C型轴承一致，均为滚珠直径的25%。这种深沟槽设计结合四点接触结构，使得X型轴承能够有效承受径向、轴向载荷以及扭矩载荷，功能上类似于一对背对背组合的A型轴承。
